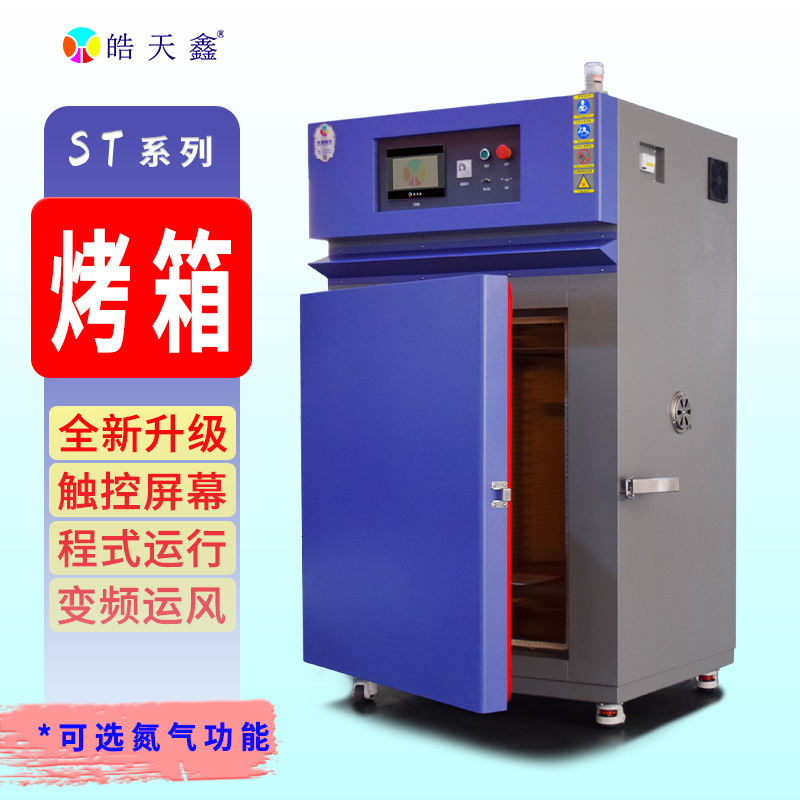

高温老化箱温度均匀性与风速场耦合优化研究

摘要：高温老化箱（高温烤箱）的温度均匀性是影响电子元件老化筛选、材料热处理质量一致性的核心指标。实际使用中，大量设备温度均匀度仅能达到±3℃至±5℃，远低于±2℃的标准要求。本文从风速场分布、气流组织、加热器布局、风机选型四个维度，系统分析温度均匀性失效的流体力学根源，提出基于风速场-温度场耦合CFD仿真的优化设计方案。通过风道结构改造、出风孔板变开孔率设计、分区加热控制等工程手段，将温度均匀度从±4.2℃提升至±1.6℃以内，为高温老化测试提供精准、稳定的温场环境。

一、温度均匀性：高温老化箱品质优劣的核心标尺

高温老化箱广泛应用于电子元器件老化筛选、PCB板烘烤、材料热处理、塑胶热老化等工艺环节。箱内不同位置的温度差异直接决定同一批次产品老化效果的一致性。若温场不均，部分产品老化过度、部分老化不足，造成质量管控失效。依据GB/T 30435《电热干燥箱技术条件》及行业通用标准，高温老化箱工作温度均匀度应控制在±2%或±2℃以内（取大值）。然而，大量在用设备及低价新机实测温度均匀度普遍在±3℃至±5℃，部分老旧设备甚至超过±8℃。

二、温度均匀性失效的三大物理根源

2.1 风速场分布不均导致的温差

气流是热量的载体，风速分布直接决定热量输运的均匀性。传统单侧出风结构，近出风口侧风速高、对流换热强、温度偏低；远出风口侧风速衰减、对流弱、温度偏高。实测数据显示，单侧出风时箱体前后温差可达4-6℃。气流短路是另一常见问题：出风口与回风口之间形成直接通道，大量热风未经充分循环便回流，造成测试区中心风速低、边缘风速高，温度分布呈现“中间热、边缘冷"或“近风口热、远风口冷"的典型特征。

2.2 加热器布局不合理造成的辐射热斑

加热管集中布置于风道入口处，导致入口处空气温度远高于出口处。加热管表面的红外辐射直接加热附近样品，形成局部过热区域，在出风口附近产生“热斑"效应。加热管功率密度过高，单位表面积发热量过大，加剧局部温度梯度。

2.3 风机风量与风压不匹配

风机选型偏小，风量不足以克服风道阻力，气流循环不畅，温场均匀性差。风机选型偏大，风速过高，样品表面气流扰动加剧，反而造成局部过冷。恒速风机无法根据温变阶段动态调节风量，难以兼顾升温速率与恒温均匀性。

三、基于CFD仿真的风速场-温度场耦合优化方案

3.1 双侧出风+多孔均流板设计

将单侧出风改造为左右双侧对称出风，消除水平方向温度梯度。出风孔板采用变开孔率设计：入口端开孔率低（10%-12%），出口端开孔率高（22%-25%），通过孔板阻力再分配，使各出风点风速趋于一致。CFD仿真显示，优化后测试区截面风速不均匀度从±35%降至±12%。

3.2 分区加热+多段PID控制

将加热管分为上下两组或左右两组，独立控制功率输出。根据各区域温度传感器反馈信号，分区调节加热功率，精准补偿局部热损失。升温阶段两组全功率输出，缩短升温时间；恒温阶段分区微调，消除热斑和冷区。

3.3 变频风机+变转速控制策略

配置变频调速风机，根据运行阶段自动调节转速：升温段全速运行（45-50Hz），强化对流换热；恒温段降速运行（25-30Hz），减少气流扰动，提升温场稳定性。风速场与温度场协同优化，兼顾升降温速率与恒温均匀性。

四、优化效果与验证数据

对225L高温老化箱进行风道改造、孔板优化、分区加热及变频风机升级，在200℃设定温度下进行9点温度均匀度测试。优化前：最大温差8.4℃（均匀度±4.2℃），风速不均匀度±38%；优化后：最大温差3.2℃（均匀度±1.6℃），风速不均匀度±11%，均匀度提升62%，风速场改善71%。

五、工程实施建议

新设备选型阶段，建议要求供应商提供风速场仿真报告和9点均匀度实测数据。在役设备改造，优先从出风孔板改造和风机变频控制入手，成本较低、改造周期短（2-3天）。对于均匀度要求较高的应用（如半导体烘烤、精密热处理），建议同步实施分区加热控制改造。

六、总结

高温老化箱温度均匀性问题的本质是风速场与温度场之间的耦合失衡。通过双侧出风+变开孔率均流板、分区加热+多段PID、变频风机+变转速控制三管齐下，可实现风速场与温度场的协同优化，有效提升温场均匀性，为高温老化工艺提供精准、稳定的热环境保障。
