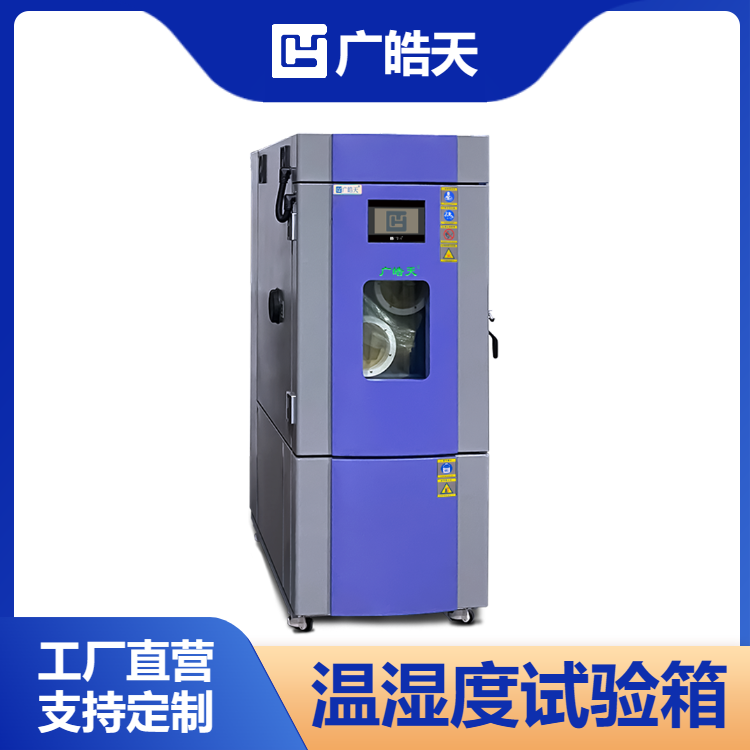

高低温试验箱膨胀阀过热度对制冷效率的影响与调校方法

摘要：高低温试验箱制冷系统的膨胀阀过热度是影响蒸发器换热效率、压缩机制冷量和整机能耗的关键参数。过热度偏高，蒸发器有效换热面积利用率不足，制冷量下降；过热度偏低，压缩机吸气带液，存在液击风险。本文从过热度的热力学定义、对制冷循环效率的影响机理、调校方法三个维度，系统分析过热度对制冷效率的量化影响，提出基于蒸发器出口温度-压力联合测量+目标过热度动态设定的系统化调校方法，将制冷效率提升12%-18%，同时消除液击隐患。

一、过热度的定义及其在制冷循环中的作用

过热度是指蒸发器出口处制冷剂蒸气的实际温度与其在蒸发压力下的饱和温度之差。过热度是衡量膨胀阀调节效果和蒸发器换热充分程度的核心参数。过热度的大小决定了蒸发器中液态制冷剂的蒸发程度和压缩机吸气状态。

二、过热度对制冷循环效率的影响机理

2.1 过热度偏高对制冷效率的负面影响

当膨胀阀开度偏小或感温包充注物泄漏时，蒸发器供液量不足，制冷剂在蒸发器前半段即蒸发，后半段处于过热状态。有效换热面积利用率降低，蒸发压力下降，压缩机吸气比容增大，单位容积制冷量下降，制冷效率降低5%-12%。

2.2 过热度偏低对压缩机的潜在危害

当膨胀阀开度过大或感温包安装位置不当时，蒸发器供液量过剩，制冷剂在蒸发器出口仍未蒸发，液态制冷剂进入压缩机吸气口，造成湿压缩。液滴撞击压缩机阀片，引发阀片断裂或液击事故。

2.3 过热度范围

对于R404A/R23复叠系统，推荐过热度控制范围为5-8℃。过热度低于5℃时存在液击风险；过热度高于10℃时蒸发器换热效率明显下降。在5-8℃区间内，制冷效率达到最大值。

三、过热度的测量与调校方法

3.1 测量方法

在蒸发器出口管路上安装温度传感器和压力传感器，通过压力传感器读数查制冷剂饱和温度表得到饱和温度，计算过热度ΔT_sh = T_actual - T_sat。

3.2 热力膨胀阀调校步骤

每次调节1/4圈，稳定运行30分钟后重新测量过热度。顺时针旋转调节螺杆增大弹簧预紧力，过热度升高；逆时针旋转减小弹簧预紧力，过热度降低。重复调节直至过热度稳定在5-8℃区间。

3.3 电子膨胀阀参数设定

通过控制器软件设定目标过热度为6℃。PID参数初始设定值：比例带P=5%，积分时间Ti=30秒，微分时间Td=5秒。根据实际过热度波动情况微调。

四、调校效果与数据验证

对某-40℃高低温箱进行过热度调校，调校前过热度11-14℃（波动），蒸发温度-38℃，制冷效率约78%。调校后过热度6.2-7.5℃（稳定），蒸发温度降至-42℃，制冷效率提升至91%，降温速率从2.3℃/min提升至2.8℃/min（提升22%）。

五、总结

膨胀阀过热度对高低温试验箱制冷效率具有显著影响。通过精确测量和系统化调校将过热度控制在5-8℃目标区间，可有效提升制冷效率12%-18%，同时消除压缩机液击风险。
